1）管状带式输送机结构
该机是由管状输送带来输送物料的一种新型带式输送机。其头部、尾部、受料点、卸料点、拉紧装置等在结构上与普通带式输送机基本相同。管状带式输送机由驱动装置及传动滚筒、尾架、螺旋拉紧装置、改向滚筒、过渡机架、输送带、支架、六边形托辊组、水平翻带装置、中间机架、塔架等组成。输送带在尾部过渡段受料后，逐渐将其卷成圆管状进行物料密闭输送，到头部过渡段再逐渐展开直至卸料。
管状输送带是指与管状带式输送机配套使用的、借助外力在整个运输线路或部分运输线路成圆管形状的输送带。管状输送带以高强力帆布或钢丝绳为骨架，配以高强度、高耐磨优质胶料为上、下覆盖层，工作时胶带由平面渐变为U 形，*后卷成管状以实行封闭式输送。
2）管状带式输送机的工作过程
管状带式输送机靠摩擦力驱动，并利用按一定间距布置的正多边形托辊组，强制将输送带卷成圆管状，物料从尾部漏斗处进入加料段，输送带由平形变成 U 形，再经过渡段逐渐变成O形，将物料包裹密闭运行，输送到头部过渡段时，圆管形输送带由 U 形渐渐展成平形，将物料卸掉。
与一般输送机的双向输送不同，管状带式输送机可以同时进行双向输送，即输送机的往复都是承载段，没有空载段。
（3）输送机的传动装置
1.带式输送机的传动装置。带式输送机中，电动机→联轴器→齿轮传动（减速器）→平带传动，实现动力和运动的传递。
2.链板式输送机传动装置。链板式输送机传动装置中，电动机→联轴器→减速器→开式齿轮传动→输送链的链轮，实现动力和运动传递。

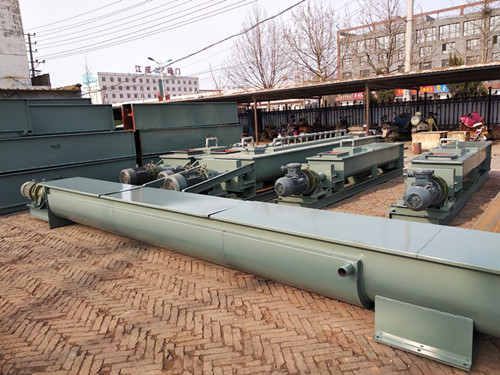

3.螺旋式输送机的传动装置。电动机通过联轴器→减速器→开式齿轮传动→联轴器→螺旋式输送机上，实现动力和运动传递。http://www.czzhongnuo.com/
